Dobradora de caixas de papelão ondulado 1mm-10mm máquina coladora 250m/min de alta velocidade

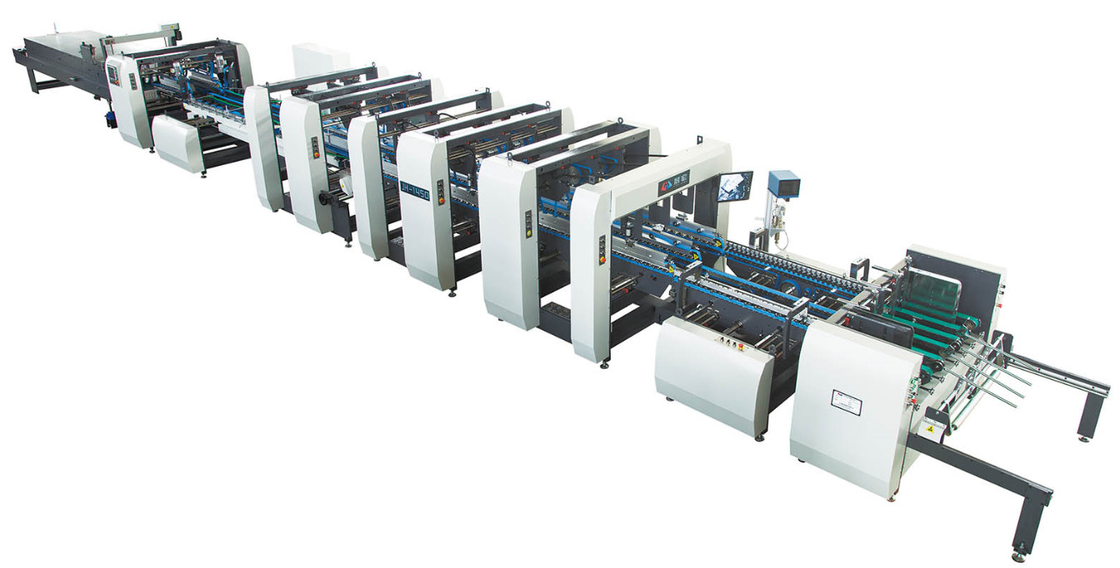

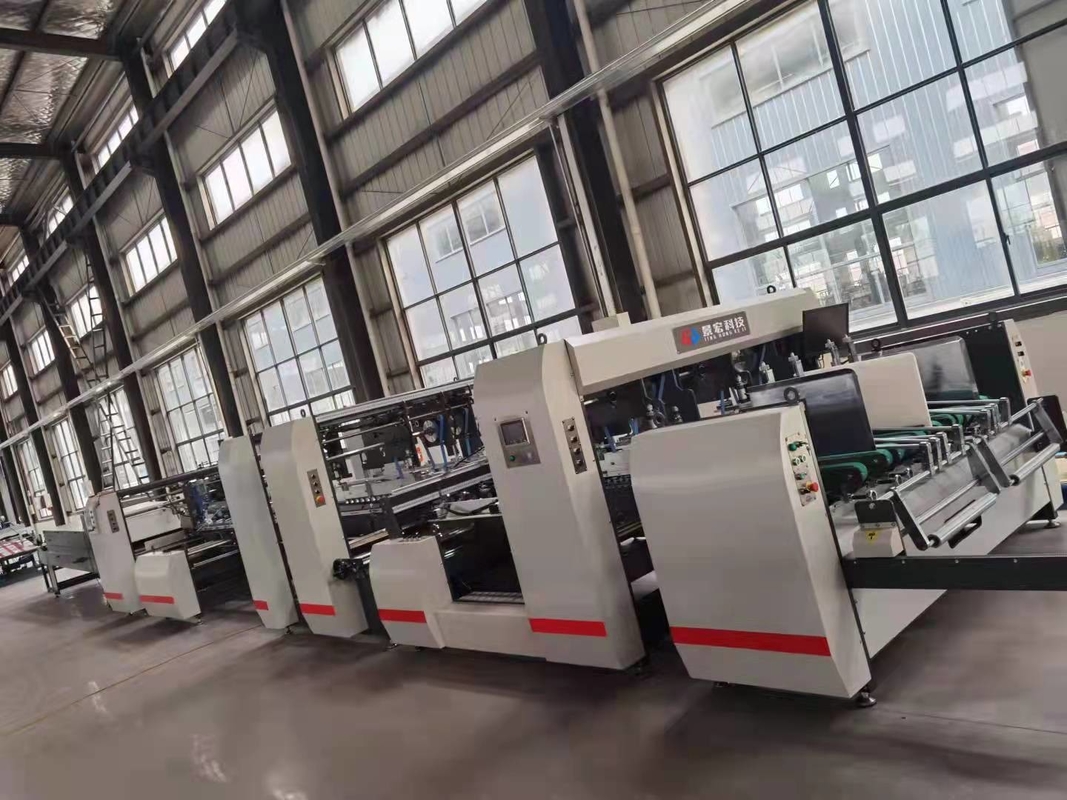

COLADORA DOBRÁVEL AUTOMÁTICA DE ALTA VELOCIDADE

JH-2100F-PCW

1. Descrição do produto

JHF-2100F-PCW é um modelo multifuncional, principalmente adequado para embalagens de tamanho médio, papelão 300g -800g, embalagens onduladas de 1mm-10mm, dobra dupla e fundo de gancho;esta máquina também pode produzir corte e vinco de pressão plana de cinco camadas e laminado duplo e CBA ou o modelo de fundo de gancho ondulado com ranhuras rotativas impressas à base de água, a máquina inteira tem mudanças mais diversas, simples depuração, operação simples e conveniente.Esta máquina está equipada com um localizador de correção de papelão exclusivo, dispositivo de encaixe de caixa de empilhamento contínuo.Adota terminal de toque e sistema operacional PLC (sistema de diagnóstico on-line remoto opcional).Equipado com sistema operacional de controle remoto, a estrutura de transmissão adota transmissão de motor independente agrupada, operação estável, sem ruído e a pressão da correia superior é ajustada pneumaticamente.É estável e eficiente e atende plenamente às necessidades de operação humanizada.Esta máquina é produzida de acordo com os padrões europeus CE.estemáquina está equipada com o sistema de 4/6 pontos.

2. Parâmetros técnicos:

A. Especificação do JHF-2100F-PCW:

1) Qualidade de papel aplicável: cartão branco (300-800 gsm), faceado e laminado E, C/B/A.corrugado de cinco camadas

2. Método de alimentação de papel: com correia de sucção correta e automaticamente e continuamente
3. Velocidade mecânica de colagem (MAX): 250m/min
4. Largura da caixa: 420mm-2100mm
5. Dimensões mecânicas (comprimento×largura×altura/MM): 23000×2940×2000/MM
6. Cola: soluto
7. Peso total (aproximadamente): 19,5 T
8. Potência necessária: cerca de 48KW

B. Componentes:

É dividido em seis módulos: uma seção de alimentação, uma seção de alinhamento lateral, uma seção anti-gancho, um módulo de dobragem, um módulo de prensa e contagem, uma seção de transporte.

• Seção do Alimentador:

Consiste em 7 peças de correias de alimentação de papel de sucção de 60 mm de largura;placa de metal de 10mm é ajustada horizontalmente para definir a largura, e a roda de guia de gravação guia a correia de saída de papel;existem defletores nos lados esquerdo e direito, que podem ser movidos para a esquerda e para a direita de acordo com o estilo do produto;o departamento de alimentação de papel está equipado com três facas de saída de papel.A faca de papel ajusta o comprimento assimétrico de acordo com a amostra real;o dispositivo de sucção coopera com o motor para alimentar o papel de forma rápida, fácil e contínua automaticamente.A seção de alimentação de papel pode empilhar papel a uma altura de 400 mm, e a pressão de alimentação superior é pneumática para garantir uma alimentação suave de papel ondulado.O operador pode controlar o interruptor de alimentação de papel em qualquer área operacional.

• Seção de Alinhamento Lateral:

A estrutura de três placas adota o princípio de medidor de pressão e medidor lateral, que pode corrigir o papelão inclinado para garantir uma alimentação suave e suave.

• Antigancho

Estrutura de três placas, a correia superior é o tipo de acionamento principal, para garantir um transporte de papel suave.A correia inferior é de 50 mm, a correia superior é de 30 mm e a correia de pressão superior se move para cima e para baixo pneumaticamente para se adaptar a diferentes espessuras de papelão.Equipado com sistema anti-gancho, cooperou com sistema de 4/6 pontos para garantir que a formação da caixa seja boa.

• Antigancho:

Estrutura de três placas, a correia superior é o tipo de condução principal com 30 mm de largura e a correia inferior tem 50 mm de largura para garantir o transporte suave do papel.

• Módulo de formação de dobra

A estrutura de três placas, a correia superior é o tipo de acionamento principal, para garantir o transporte de papel suave.É composto por um cinto inferior de 50mm e muletas de 60mm de largura;os lados esquerdo e direito são completados com a segunda linha de dobra de 180 graus e a quarta linha de dobra de 180 graus é completamente combinada;as rodas guia esquerda e direita ajustam-se de acordo com diferentes posições para combinar com a caixa dobrável de forma mais suave;o rolamento inferior suporta e guia a correia para correr corretamente.A correia dobrável é acionada de forma independente e a velocidade da correia dobrável pode ser ajustada independentemente, para que o produto não tenha um desalinhamento de cola.

• Módulo de Pressão e Contagem:

A transmissão superior e inferior pode ajustar o comprimento;e é equipado com um dispositivo de alinhamento para corrigir os erros gerados durante o processo de dobra da caixa, e a linha de dobra em ambos os lados da caixa pode ser achatada e corrigida quando a caixa de cinco camadas é produzida pelo dispositivo de achatamento.Ao produzir caixas de pasta inferior, é equipado com um dispositivo de bloqueio frontal pneumático.O método de acúmulo automático contínuo de caixas garante que a caixa entre no departamento de transporte de maneira organizada;adota um dispositivo automático de contador elétrico;é equipado com um sistema de pressão de ar e um sistema de transporte de pressão.A roda de prensagem pode ser ajustada de acordo com diferentes tipos de caixa e qualidade de papel para tornar a prensagem da caixa mais perfeita.

• Seção do transportador:

Adotando estrutura de transmissão principal superior e inferior independente, a correia de pressão superior pode se mover para frente e para trás de acordo com o comprimento da caixa de produção, a correia de alimentação de entrada é macia e moderada e não esmagará o produto acabado;prensagem equilibrada, transporte limpo, garantindo qualidade perfeita;a velocidade da peça de transporte é combinada com a velocidade de operação da máquina principal.Os aparelhos elétricos são ajustados automaticamente, e a operação manual e a velocidade também podem ser selecionadas;existem dois conjuntos de dispositivos de função de prensagem frontal e prensagem de papel.A depuração e a operação são simples e convenientes de ajustar.

3. Lista de peças principais

4. Lista de peças de reposição
