Coladeira Dobradora Automática de Alta Velocidade 23KW 240m/Min Tamanho Médio

COLADORA DOBRÁVEL AUTOMÁTICA DE ALTA VELOCIDADE

JH-1450AC

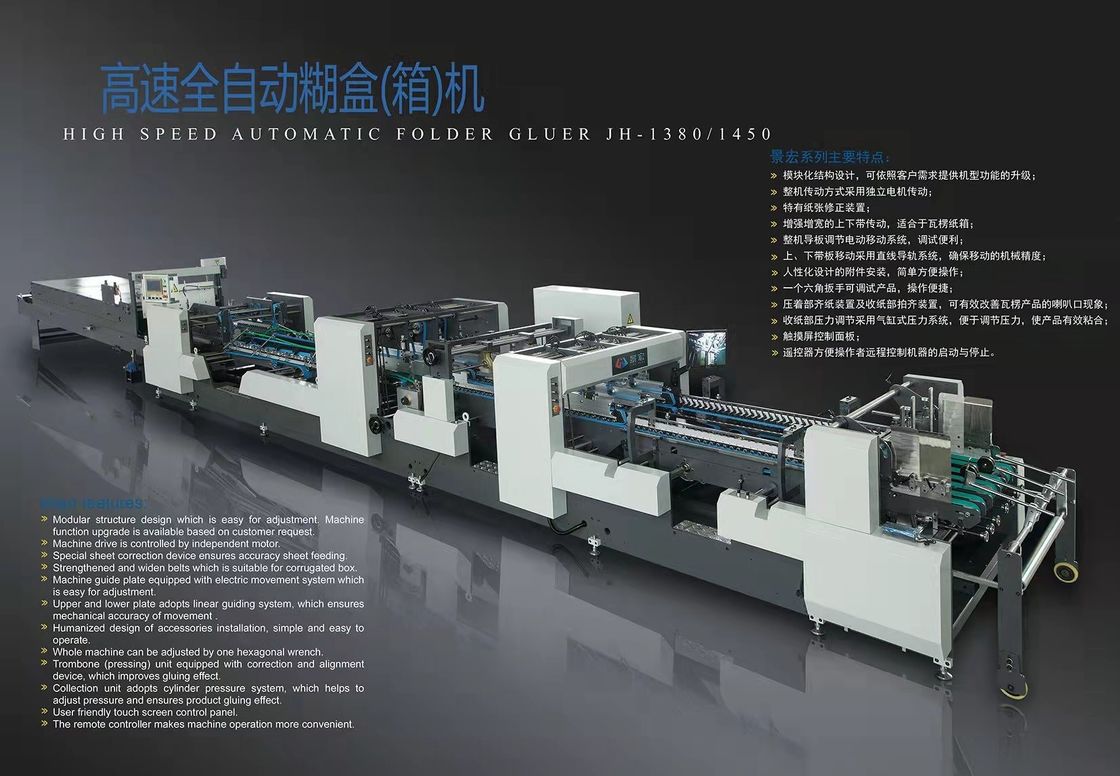

Coladeira Dobradora Automática de Alta Velocidade JH-1450-AC

1. Introdução

JH-1450AC é uma máquina de tamanho médio, principalmente adequada para embalagens de tamanho médio, papelão 350g-800g, embalagens onduladas de 1mm-5mm, embalagens cartonadas duplas;esta máquina também pode produzir laminados duplos e E, corte e vinco plano CBA ou caixa dupla com corte e vinco rotativo para impressora à base de água, toda a máquina tem mais mudanças, depuração simples, operação simples e conveniente.Esta máquina está equipada com um localizador de correção de papel exclusivo, dispositivo de corte, dispositivo de alinhamento de caixa de empilhamento contínuo.Adota terminal de toque e sistema operacional PLC (sistema de diagnóstico on-line remoto opcional).Sistema operacional de controle remoto, o operador pode controlar a faixa de operação da máquina para parar em qualquer área operacional, equipado com um monitor de computador, a transmissão é um motor de engrenagem independente, durável, baixo ruído, equipado com painel de controle elétrico, estável e eficiente, atender plenamente a necessidade de operação humanizada.

2. Parâmetros técnicos:

UMA.Especificação JH-1450AC:

• Qualidade de papel aplicável: papelão branco (350-800 gsm), laminado E, papelão ondulado CBA.
• Método de alimentação de papel: com correia de sucção de forma correta, automática e contínua
• Largura da caixa: 420mm-1450mm
• Tamanho mecânico (C×L×A/M): 16,488×2,3×1,6
• Cola: soluto
• Peso total (aproximadamente): 8T
• Potência necessária: cerca de 23KW
• Velocidade mecânica: 240m/min

B. Componentes:

É dividido em sete módulos: uma seção de alimentação, uma seção de alinhamento lateral, uma seção de colagem, uma seção anti-gancho, uma seção de dobragem, uma seção de prensagem e contagem, uma seção de transporte.

• Seção do Alimentador

Consiste em 7 peças de correias de alimentação de papel de sucção de 60 mm de largura;placa de metal de 10mm é ajustada horizontalmente para definir a largura, e a correia de saída de papel é guiada por rolos;os defletores são definidos nos lados esquerdo e direito para ajustar à esquerda e à direita de acordo com o estilo do produto;o departamento de alimentação de papel está equipado com três facas de saída de papel para ajustar o comprimento assimétrico de acordo com a amostra real;o dispositivo de sucção coopera com o motor para alimentar o papel de forma rápida e fácil, contínua e automática corretamente.A seção de alimentação de papel pode empilhar papel de até 400 mm de altura, e a pressão de alimentação de papel superior é pneumática para garantir a alimentação suave de papel ondulado.O operador pode controlar o interruptor de alimentação de papel em qualquer área operacional.

• Seção de Alinhamento Lateral

A estrutura de duas placas adota o princípio de medidor de pressão e medidor lateral, que pode corrigir o papelão inclinado para garantir uma alimentação suave.

• Seção de colagem

Todos os cilindros de cola podem ser carregados e descarregados;o cilindro de cola inferior é equipado com esquerda e direita, e a capacidade é grande, que pode ser selecionada de acordo com a situação real;o volume de pasta do cilindro de cola é ajustável, estável e fácil de manter;a espessura da roda de colagem fornecida é de 10mm-20mm, e também pode ser personalizada requer seleção;o cilindro de cola é feito de materiais fortes e duráveis ​​para garantir a conclusão da função de colagem.

• Seção anti-gancho:

sistema de canto 4/6 especialmente projetado, que é acionado por sistema de controle servo de alta precisão.Assim, realiza funções especiais de dobragem, como fundo, trava frontal e canto 4/6, que podem atender às funções de várias tampas e caixa de canto 4/6.

• Seção de formação de dobra

A estrutura de três placas, a correia superior é o tipo de acionamento principal, para garantir o transporte de papel suave.É composto por uma correia inferior de 50 mm e uma correia giratória de 60 mm de largura;os lados esquerdo e direito são completados com a segunda linha de dobra de 180 graus e a quarta linha de dobra de 180 graus é completamente combinada;as rodas guia esquerda e direita ajustam-se de acordo com diferentes posições para combinar com a caixa dobrável de forma mais suave;o rolamento inferior suporta e guia a correia para correr corretamente.A placa da correia de pressão superior pode se mover para cima e para baixo para se adaptar a diferentes espessuras de papelão.

• Seção de Pressão e Contagem

O comprimento da transmissão superior e inferior é ajustável;o método de acúmulo automático contínuo de caixas garante que as caixas entrem perfeitamente na parte de transporte;o dispositivo automático do contador elétrico é adotado;é equipado com um sistema de pressão de ar e um sistema de transporte de pressão.A pressão pode ser ajustada de acordo com diferentes tipos de caixa e qualidade de papel para tornar a prensagem da caixa mais perfeita.

• Seção do transportador:

Equipado com o defletor frontal e a função de empurrar contínuo, os erros no processo de dobragem da caixa podem ser corrigidos.A correia de alimentação de entrada adota estrutura de transmissão principal superior e inferior independente.A correia de entrada é macia e moderada e não amassará o produto acabado;toda a parte de transporte pode se mover para frente e para trás;uniformemente pressionado e cuidadosamente transportado para garantir a qualidade perfeita;a velocidade da peça de transporte pode ser ajustada automaticamente de acordo com a velocidade de funcionamento da máquina principal e do dispositivo fotoelétrico.A velocidade é ajustada pelo modo de operação manual;um conjunto de dispositivos funcionais é composto por rodas de borracha.

3. Lista de peças principais

4. Lista de peças de reposição

LISTA OPCIONAL:

• Sistema de inspeção
• Sistema de spray de cola com quatro controles e dois cabeçotes
• Duas cabeças para fita dupla face
• Arma dupla de plasma
• Colar janela
