Lugar de origem:
China
Marca:
MTM/DINGXING
Certificação:
ISO/CE
Número do modelo:
SF-102
Fabricado em Xangai por Shenzhen Modern Top Machinery Co., Ltd e Shanghai YOCO Printing Machinery Co., Ltd sob licença de Steinemann, Suíça
| 2. ESPECIFICAÇÃO | ||
| máx.tamanho da folha (comprimento x largura) | 740 x 1040 | milímetros |
|
mín.tamanho da folha (comprimento x largura) Peso da folha |
340 x 300 100 - 600 |
milímetros g/m2 |
| máx.folha de saída *) | 10000 | esf |
| ou máx.velocidade de produção | 80-100 | |
| m/min. | ||
| Poder instalado | 42 | kVA |
| Consumo de energia (valor médio em 400 V, 50/60 Hz) | 20 - 25 | kVA |
| Espessura do filme *) | 10 - 100 | minha |
| máx.largura do filme | 1020 | milímetros |
| máx.diâmetro do rolo de filme | 410 | milímetros |
3. DESCRIÇÃO DE CADA SEÇÃO
Pos.1
FOLHA ALIMENTADOR SFI 108/145 litros
Alimentador com mesa, alimentando as folhas de forma subposta.
O alimentador suga as folhas pela parte traseira e é equipado com uma placa de pilha que permite o ajuste lateral da pilha.Bicos sopradores laterais ajustáveis, criando uma almofada de ar sob a folha e garantindo uma alimentação folha a folha adequada, mesmo em altas velocidades.
Com controle de folha dupla.
Pos.2
As folhas correm continuamente sobrepostas na unidade de alinhamento de folhas, ajustadas contra os batentes frontais para a sobreposição necessária para laminação alinhadas lateralmente por um dispositivo mecânico de colocação lateral (lado operacional) e depois aceleradas para a velocidade de produção.
Comprimento da sobreposição
0 - 30 mm
Pos.3
Duas escovas rotativas com sistema integrado de extração de poeira e filtro de poeira limpam a superfície do substrato de quaisquer impurezas soltas.
O calendário é usado para limpar a superfície da folha de contaminação (pó anti-compensação, etc.).
Um rolo cromado aquecido recolhe as partículas e simultaneamente calandra as chapas
meio da pressão correspondente.Um sistema de raspagem limpa o rolo cromado continuamente.Isso resulta em um menor consumo de adesivo.
| Diâmetro do rolo de calendário cromado | 180 | milímetros |
| Diâmetro do rolo de contrapressão | 180 | milímetros |
| Temperatura da superfície aquecida pela água até | 80 | º C. |
| Folga dos rolos infinitamente ajustável | 0 – 2 | milímetros |
Pos.4
Laminaçãounidade composta por:
70 – 90° C e consistindo em:

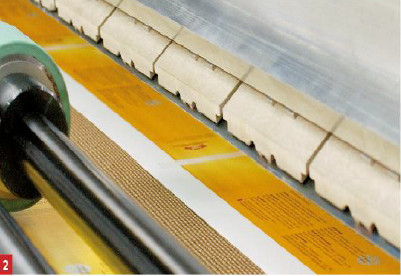

Composto por rolo de aço cromado e rolo de contrapressão emborrachado, sendo ambos motorizados de forma independente.Os rolos de laminação não são aquecidos e garantem, em conexão com o ajuste de folga ajustável fornecido, um nivelamento absoluto dos substratos, independentemente de seu peso.Isso garante uma alta contrapressão e uma baixa pressão de laminação, evitando a distorção da folha.
Um “Hot-Knife” rotativo controlado eletronicamente situado imediatamente após a estação de laminação separa o filme folha por folha, independentemente da largura do filme e da velocidade da máquina.A precisão da separação é de ± 1 mm.
Pos.5
Para empilhar as folhas de papel/cartão laminado separadas.A formação da pilha é controlada por paradas dianteiras e traseiras e dois corredores laterais
Pos.6
*** Sistema de controle elétrico e PLC usam Siemens!
Use o PLC S7-1200 mais recente da Siemens, alimentação de papel, moter principal, entrega, bomba de cola, use programador PLC independente.
Através da rede Siemens Profinet para obter controle centralizado descentralizado.O servo e a conversão de frequência são todos controlados pela rede Profinet.

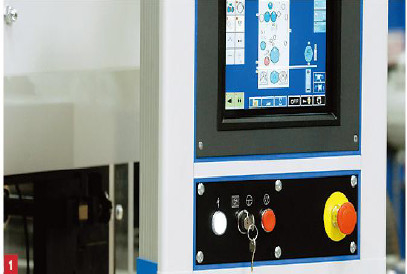

A máquina está equipada com um valor de teste e um sistema de monitoramento programável.As unidades de supervisão montadas localmente e os sistemas de acionamento são interconectados ao controlador principal por um link Ethernet.O Touch Panel instalado com painel de exibição colorido é usado para a operação da máquina completa.Controles operacionais locais adicionais permitem, quando necessário, acesso preciso ao módulo da máquina correspondente.
Uma exibição de operação esquemática clara orienta o operador durante todo o ciclo do processo de configuração, produção e limpeza, usando indicações de cores e janelas de texto.
O sistema de gerenciamento de trabalhos também incluído permite a memorização das configurações da máquina no caso de um trabalho recorrente.
A pedido, o sistema completo de gerenciamento da máquina pode ser adaptado ou fornecido sob demanda.
O controle de menu simples com indicação de cores e janelas de texto oferece suporte ao operador.O diagnóstico de erro é suportado pelo sistema.
Pos.7
Exibição esquemática do ciclo de operação.Os ajustes do anúncio de configurações são feitos pelo simples toque de tela.O status da máquina é indicado em um código de cores.
tradutor é necessário, será por conta do cliente.
